Instalação do PNETLab para criar ambientes virtuais de redes e infraestrutura

Índice

• Introdução
  • Link para o tutorial em vídeo
• Download do VMWare Workstation Pro
  • Instalação do VMWare Workstation Pro
• Download e Instalação do PNETLab
  • Importando a VM do PNETLab
• Download do iShare2
  • Usando o iShare2
• Primeiro Laboratório

Introdução

O PNETLab é uma plataforma de simulação e emulação de redes baseado no EVE-NG. Projetada para ambientes de treinamento e testes, ele permite a criação de laboratórios virutais para estudo de redes, segurança, automação. Suporta a emulação de dispositivos como: roteadores, switches, firewalls, servidores e hipervisores de diversos fabricantes.

Diferente dos simuladores tradicionais, o PNETLab utiliza máquinas virtuais reais, proporcionando um ambiente próximo ao de produção. Além disso, oferece recursos como suporte a KVM/QEMU, integração com Docker e um painel web intuitivo para criação e gerenciamento de topologias.

Neste artigo, abordaremos a instalação do PNETLab, incluindo os requisitos necessários e primeiros passos para a configuração, uso e download das imagens dos equipamentos.

Link para o tutorial em vídeo

Download do VMWare Workstation Pro

O PNETLab, assim como o EVE-NG, precisa ser instalado em um hipervisor com suporte a Intel VT-x ou AMD-V, como o VMWare Workstation Player ou Pro. Desde que a Broadcom adquiriu a VMWare, o Workstation Pro se tornou um produto gratuito e não mais pago. Basta termos uam conta na Broadcom para podermos fazer o download do aplicativo.

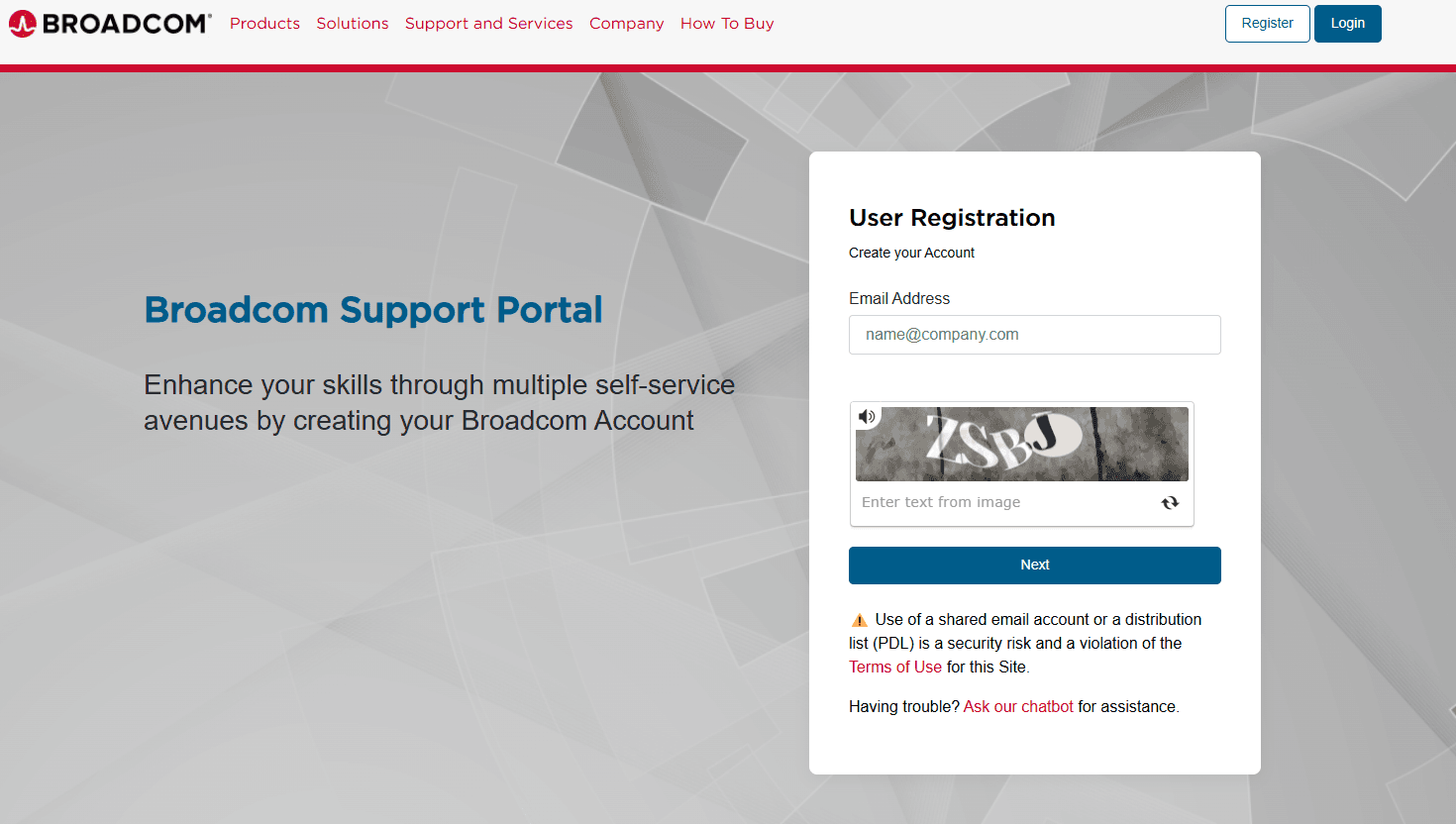

Caso ainda não tenha uma conta, se registre na Broadcom a partir deste endereço, que irá abrir a página de cadastro do portal de suporte da Broadcom. Após realizado o cadastro, realize o login também.

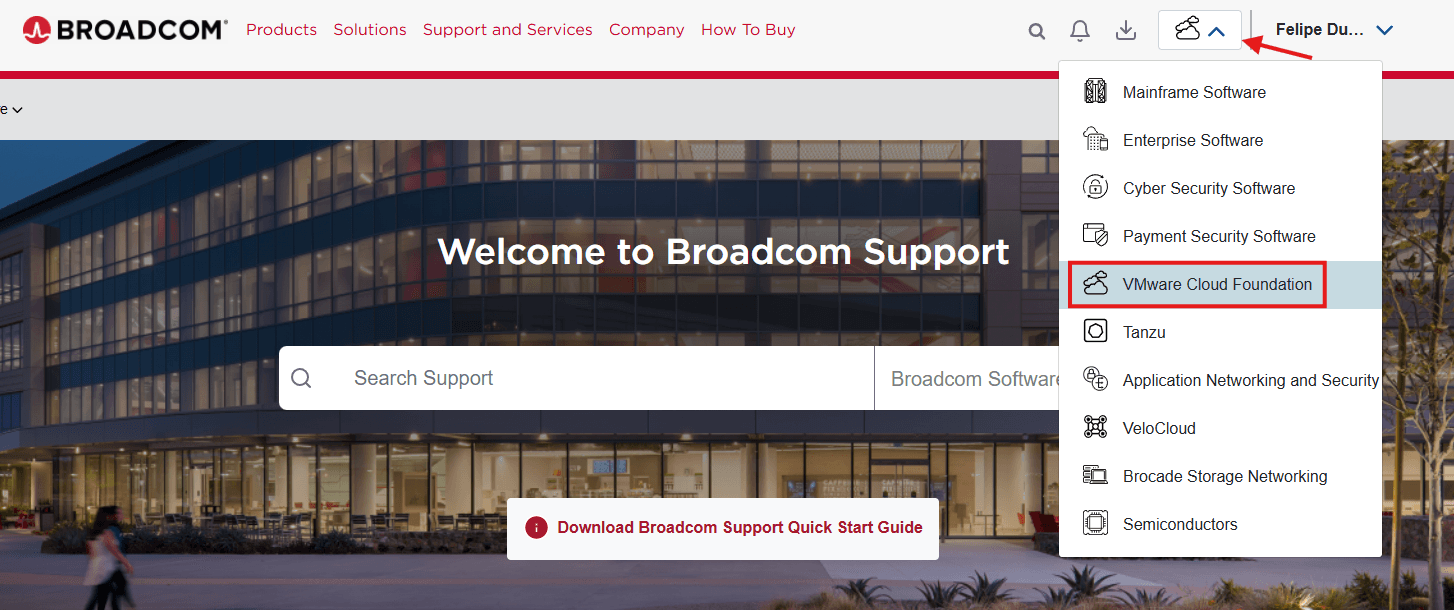

Após realizado o login, você deverá clicar no botão com o desenho de três nuvens e selecionar a opção VMWare Cloud Foundation.

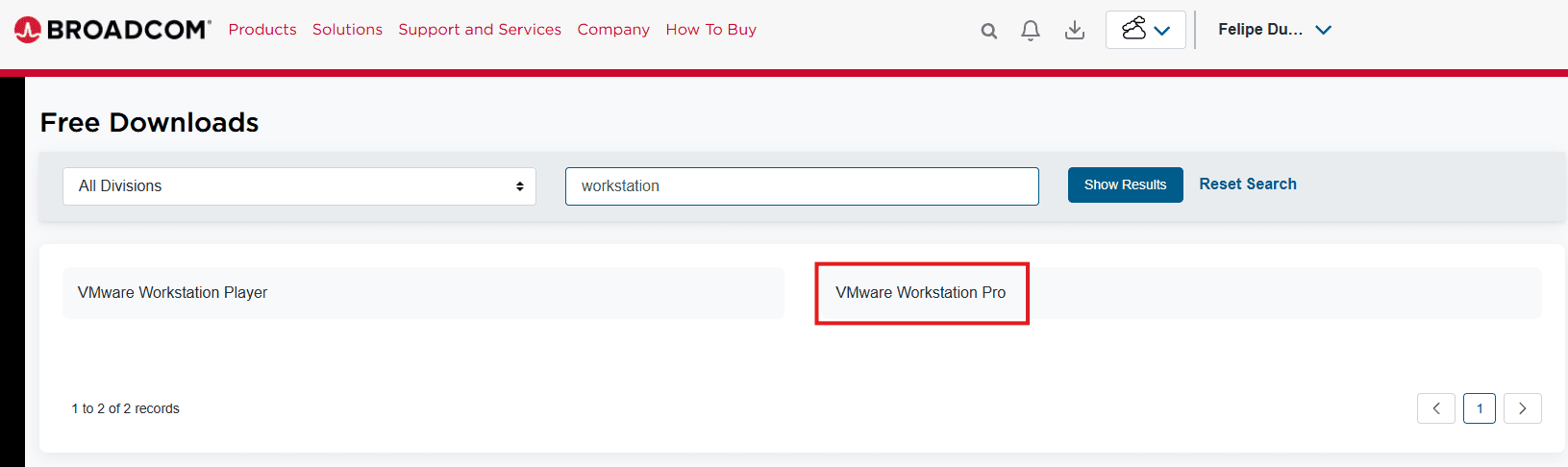

Na dashboard, clique em My Downloads e pesquise por Workstation. Clique em VMWare Workstation Pro. Se não aparecer nada, siga este link, o mesmo irá te direcionar para a página de free downloads.

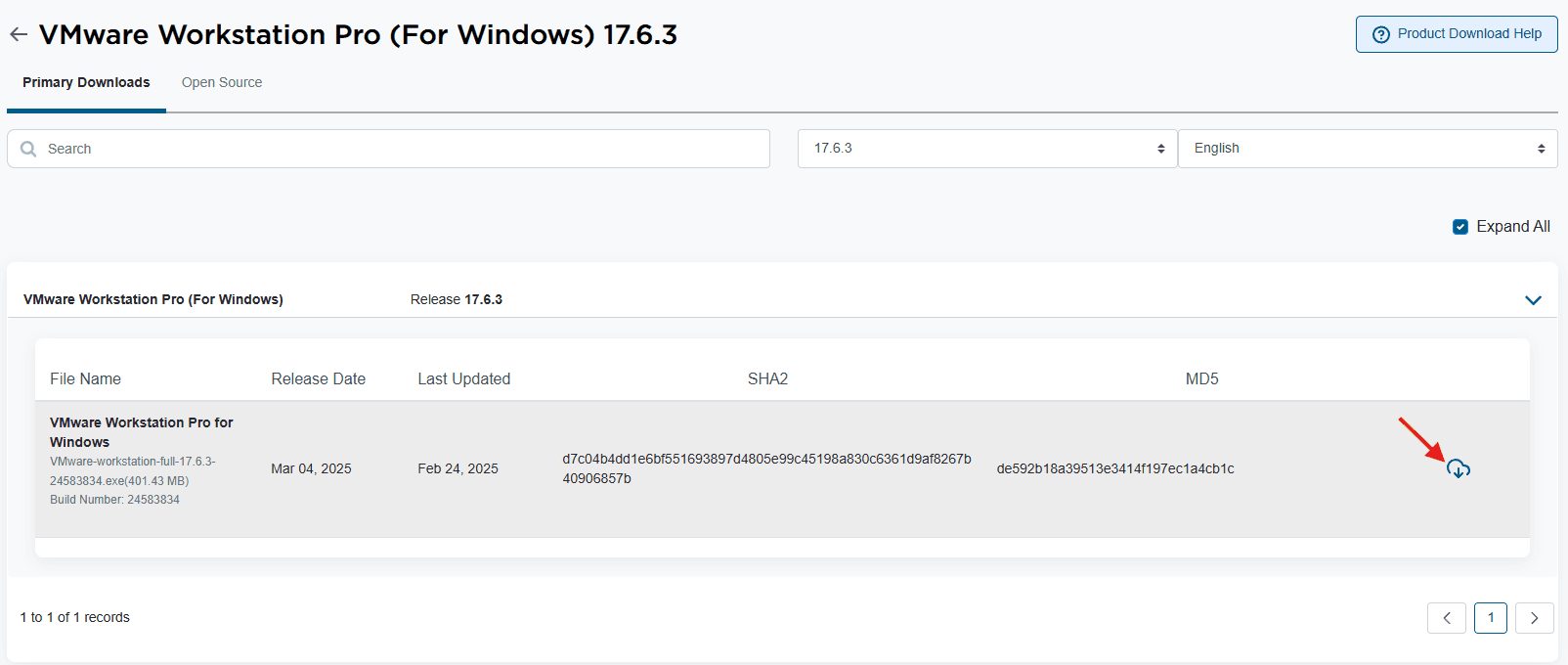

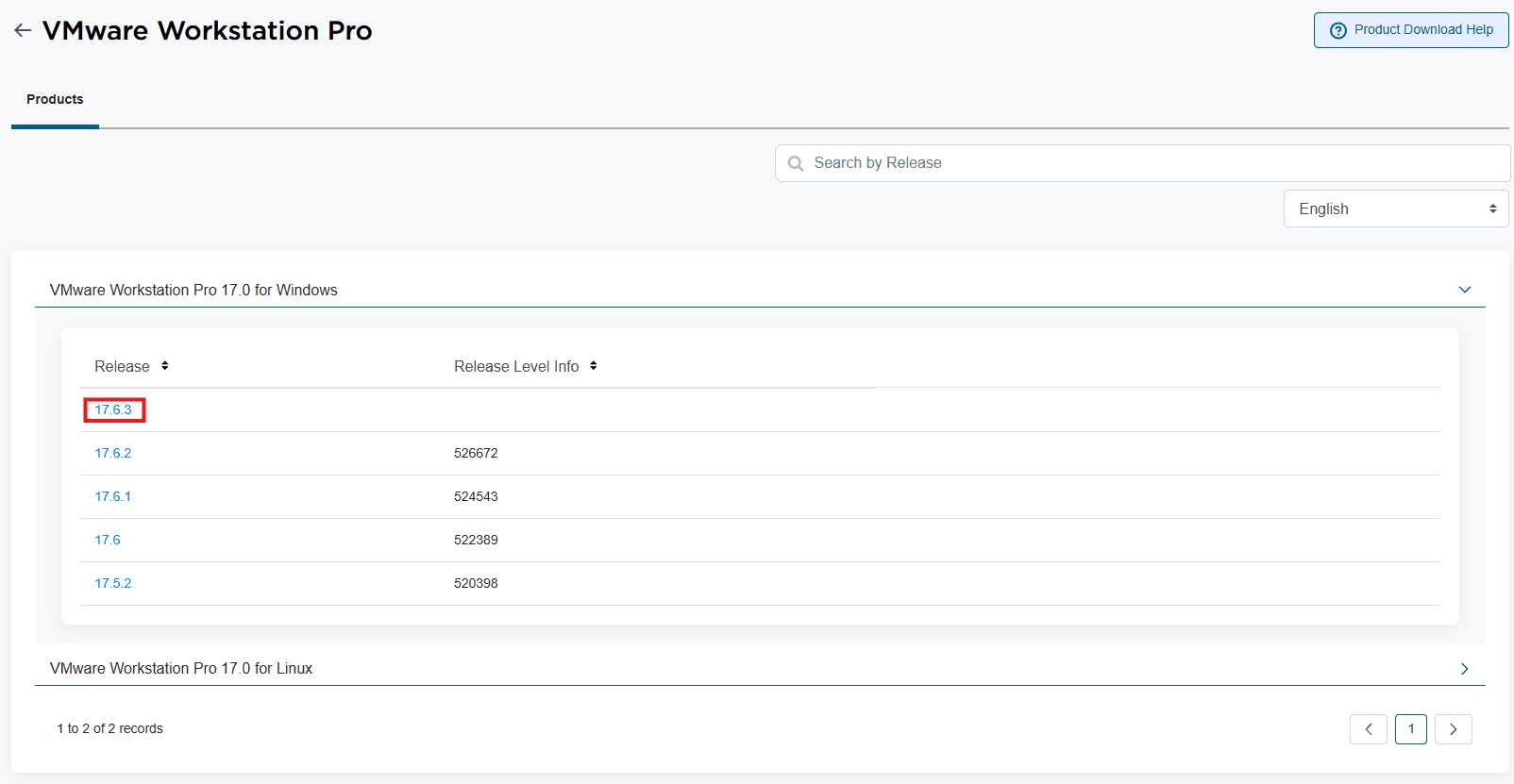

Selecione a última versão disponível para sua plataforma, Windows ou Linux.

Marque a caixa I agree to the Terms and Conditions (após ler os termos e condições), seu download será liberado (você irá perceber que o símbolo da nuvem com uma seta para baixo ficará mais escuro).

Instalação do VMWare Workstation Pro

Caso você tenha Docker ou o WSL instalado no Windows, terá que desativá-los, pois não será possível usá-los junto do VMware Workstation. Para desativar, procure por Ativar ou Desativar Recursos do Windows no menu iniciar e desative as opções:

• Plataforma Hipervisor do Windows
• Virtual Machine Platform

Reinicie o seu computador e prossiga com a instalação.

A instalação não tem segredo, segue o padrão NNF (Next, Next, Finish). Sua rede irá cair durante a instalação e ao final, você terá que reiniciar seu computador.

Download e Instalação do PNETLab

Para realizar o download da última versão disponível do PNETLab, siga este link. Você irá baixar um arquivo .ova que devemos importar para dentro do VMware Workstation.

Importando a VM do PNETLab

Abra o VMware Workstation Pro e na barra de ferramentas clique em File -> Open ou utilize o atalho CTRL + O, procure pelo arquivo do .ova que baixou e abra ele.

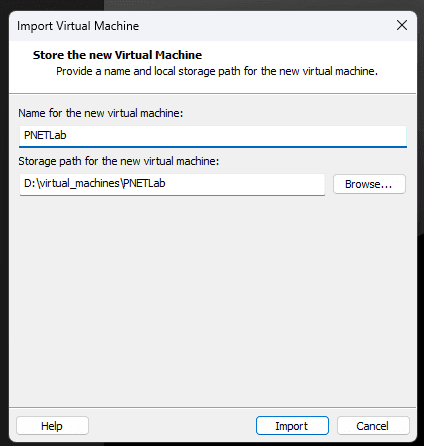

Dê um nome a VM do PNETLab e selecione o local que deseja salvar o disco rigido virtual da mesma. Após, clique em Import e aguarde a importação da máquina, mas ainda não a inicie.

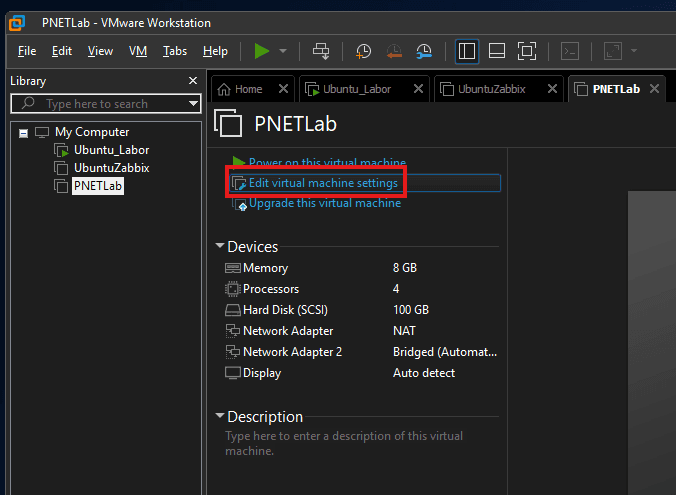

Selecione a VM na interface do Workstation Pro e clique em Edit Virtual Machine Settings.

Os parâmetros que precisamos modificar são:

• Memory: por padrão a máquina vem configurada com 8GB, ajuste conforme seu computador, recomendo ao menos 4GB de RAM para rodar os laboratórios. Quanto mais pesada a imagem que irá emular, mais RAM precisa ser alocada para o PNETLab;

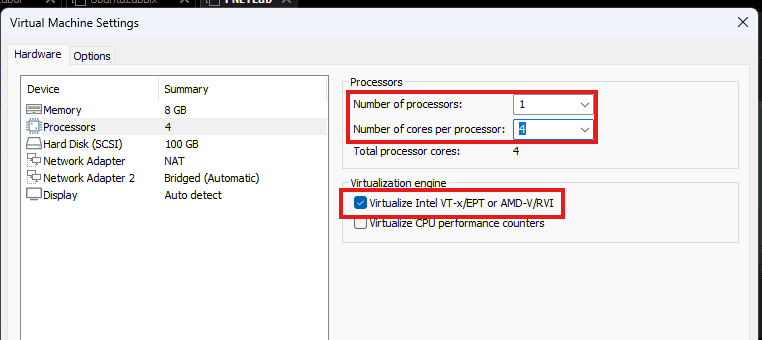

• Processors: altere o Number of Processors para 1 (ou 2 se usar placas x99 de dois sockets e tiver dois processadores instalados...) e ajuste o Number of cores per processor conforme seu computador. Habilite a opção Virtualize Intel VT-x/EPT or AMD-V/RVI (lembrando que estas extensões precisam ser habilitadas na BIOS do seu computador também).

O restante das configurações você não precisa mexer. Clique em OK no final desta janela e inicie a máquina.

Quando a máquina iniciar você irá cair no prompt de login, o usuário padrão é root e a senha é pnet, realize login para terminar a configuração.

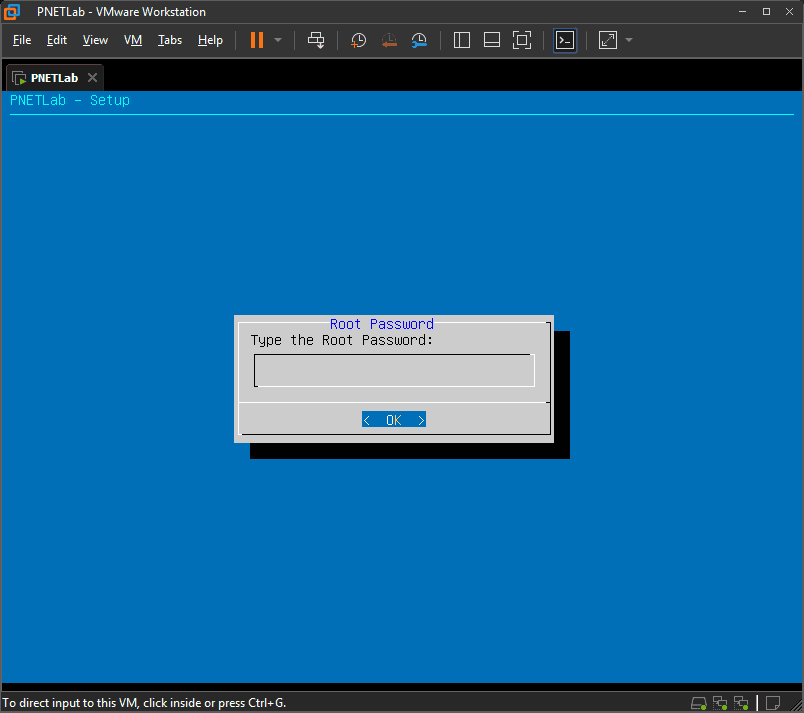

Você irá cair em um utilitário de configuração, a primeira coisa é fornecermos a nova senha do usuário root (duas vezes).

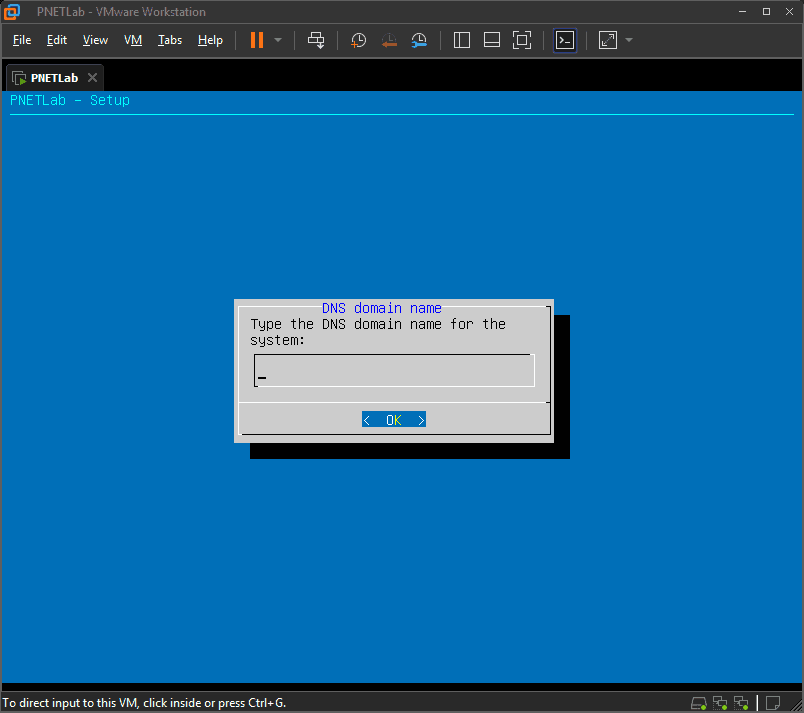

Ele irá perguntar pelo domínio DNS, você pode limpar o que estiver preenchido e pressionar enter.

Matenha a opção como DHCP (mas você pode preencher um endereço IP estático também)

Para sincronização do relógio eu costumo usar o servidor a do ntp.br mesmo.

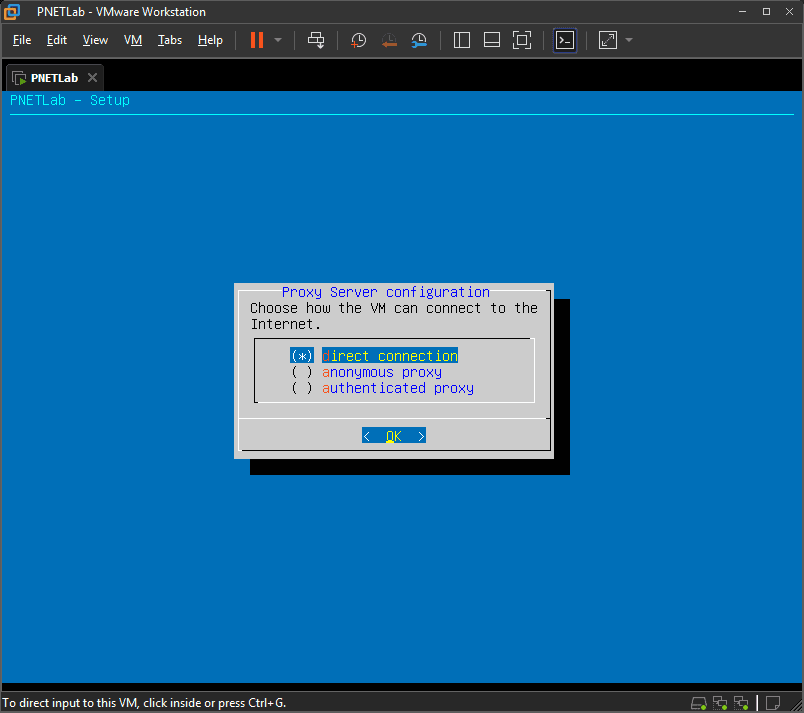

A menos que você utilize um proxy na sua rede, mantenha como direct connection.

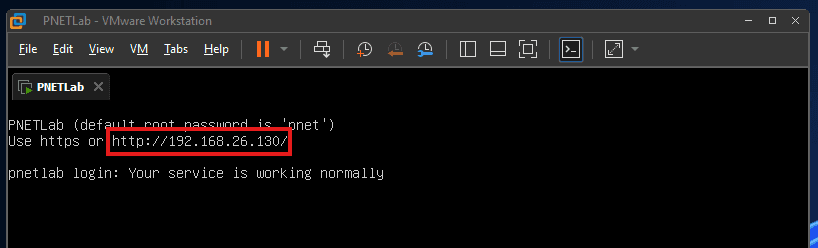

A VM irá reiniciar com as novas configurações. Quando for solicitado o login novamente, vamos fazer uma nova conexão via SSH. Utilize o endereço que aparece no prompt para se conectar a VM.

Download do iShare2

O iShare2 é uma ferramenta de compartilhamento e gerenciamento de imagens de roteadores, switches, firewalls e sistemas operacionais. Com ele podemos baixar imagens para usar nos laboratórios e automatizar as configurações das mesmas no PNETLab.

Lembre-se sempre de utilizar imagens que você detenha os direitos de uso. Não me responsabilizo por eventuais processos ou danos decorrentes da utilização de produtos piratas.

Para baixarmos o iShare2, executamos o comando abaixo:

wget -O /usr/sbin/ishare2 https://raw.githubusercontent.com/ishare2-org/ishare2-cli/main/ishare2 && chmod +x /usr/sbin/ishare2 && ishare2

Ou, se não houver o wget instalado no sistema:

curl -O /usr/sbin/ishare2 https://raw.githubusercontent.com/ishare2-org/ishare2-cli/main/ishare2 && chmod +x /usr/sbin/ishare2 && ishare2

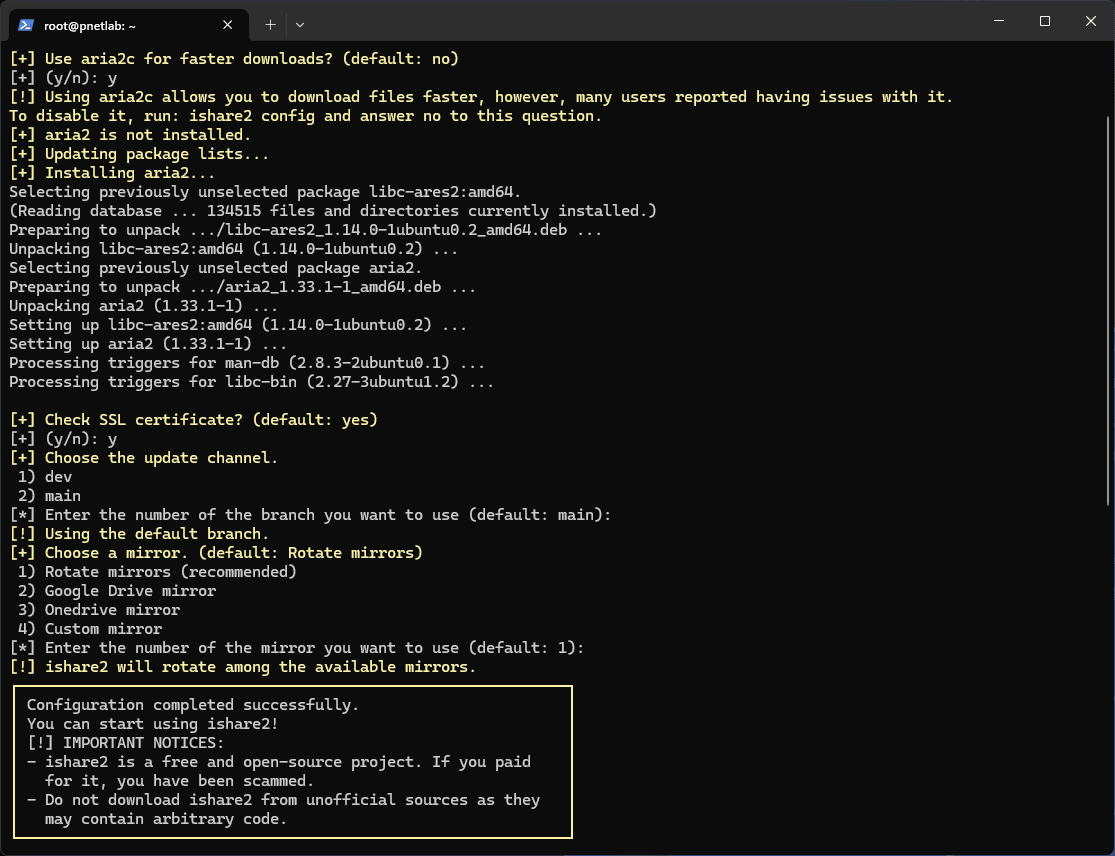

O script irá auxiliar na instalção da ferramenta. Ele irá baixar as dependências e realizar a configuração da ferramenta. O mesmo irá te fazer algumas perguntas (se deseja usar o aric2 para download, se deseja verificar certificados SSL, qual branch do aplicativo deseja usar e de quaal mirror irá baixar as imagens), basta pressionar enter em todas as opções.

Usando o iShare2

O fluxo de uso do iShare2 se resume em:

• Procurar por uma imagem, usando o comando: ishare2 search "nome_imagem"
• Baixar a imagem (pull), através do comando: ishare2 pull <plataforma> <id_imagem>

Ele já irá se encarregar de configurar a imagem para funcionar junto do pnet lab.

Abaixo, está um exemplo de como podemos usar o iShare2 para baixar uma imagem mikrotik-7.8.

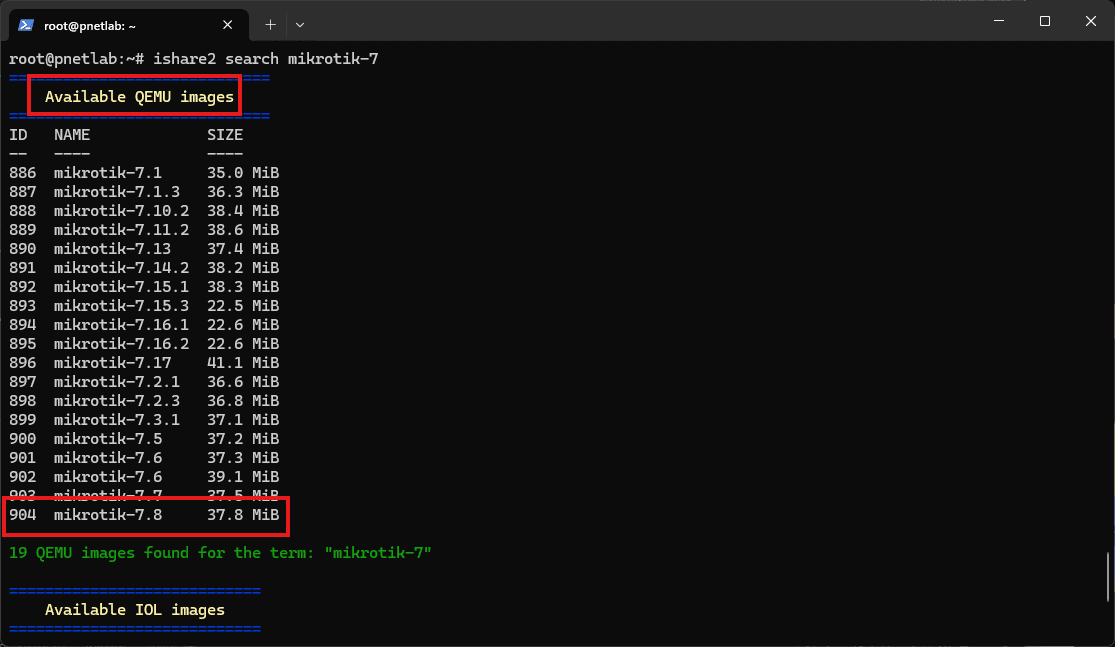

Primeiro, precisamos descobrir o ID da imagem que desejamos baixar, então executamos ishare2 search mikrotik-7:

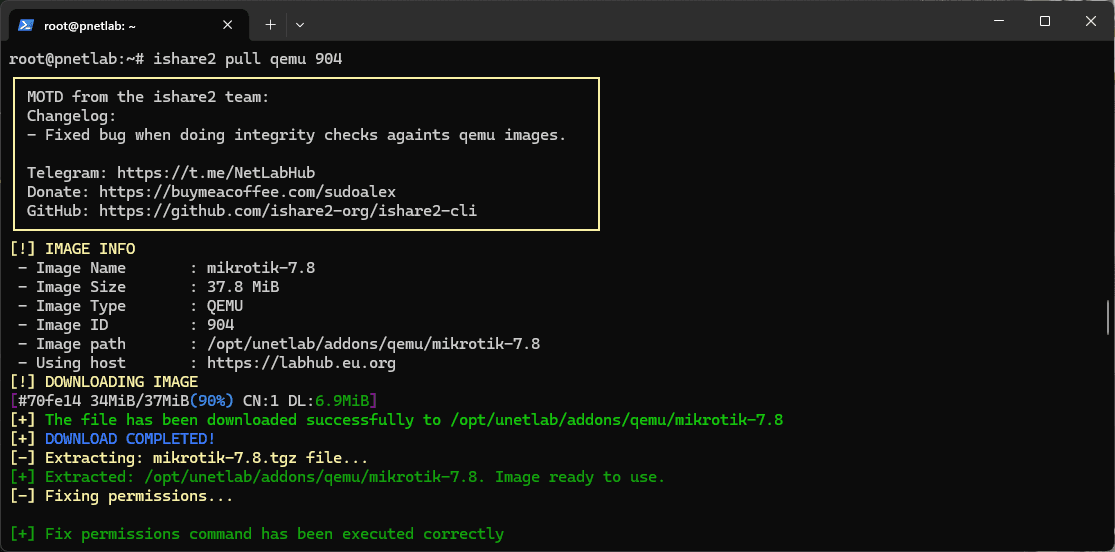

Verificamos que é uma imagem QEMU e com ID 904, então executamos ishare2 pull qemu 904 para baixar. Depois de baixado, já podemos usar a imagem no PNETLab.

Primeiro Laboratório

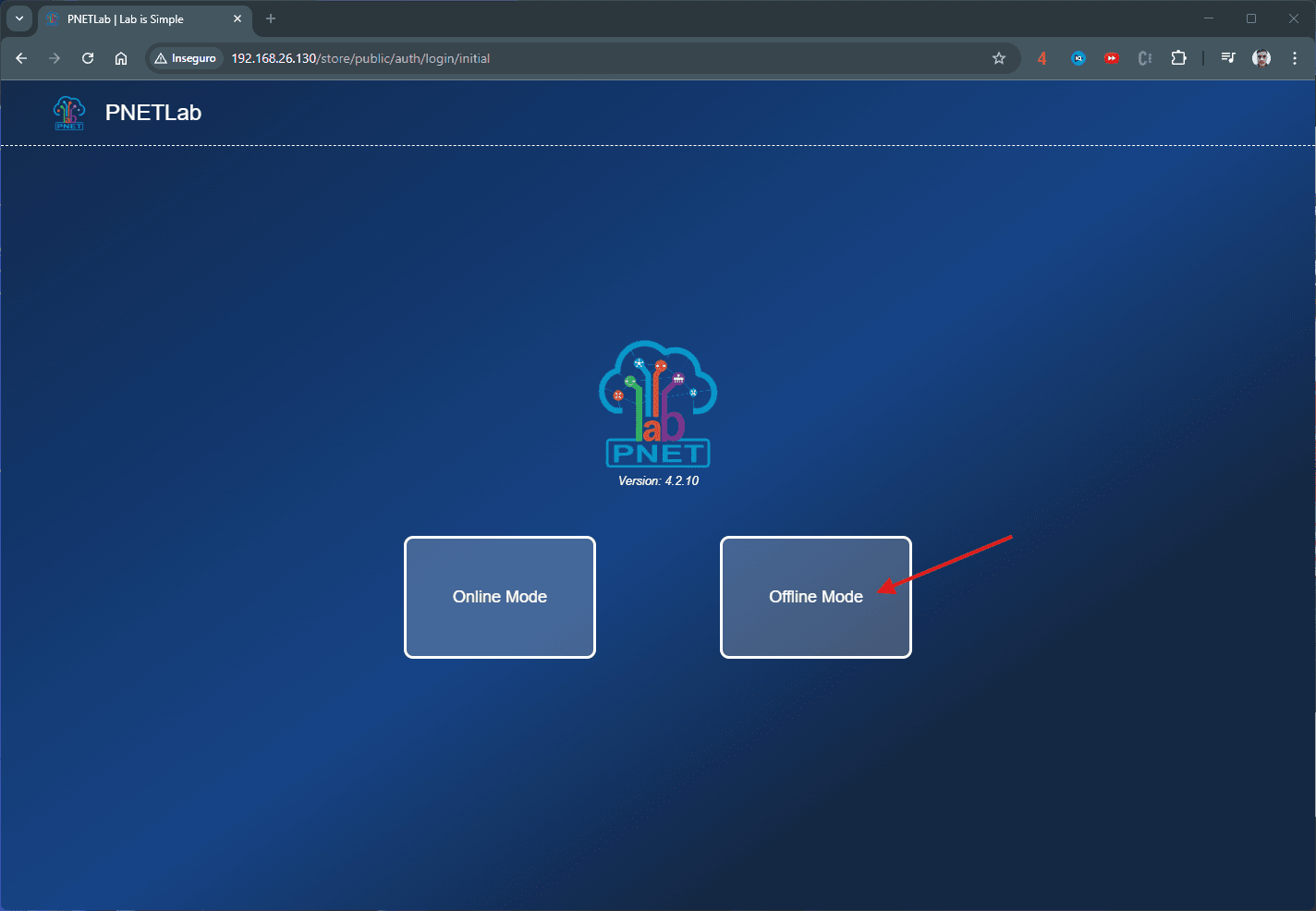

Acesse a interface web do iShare, pelo mesmo endereço IP que foi usado para conexão do SSH. Se for o primeiro acesso, terá que optar entre Online Mode e Offline Mode, aconselho usar o modo offline.

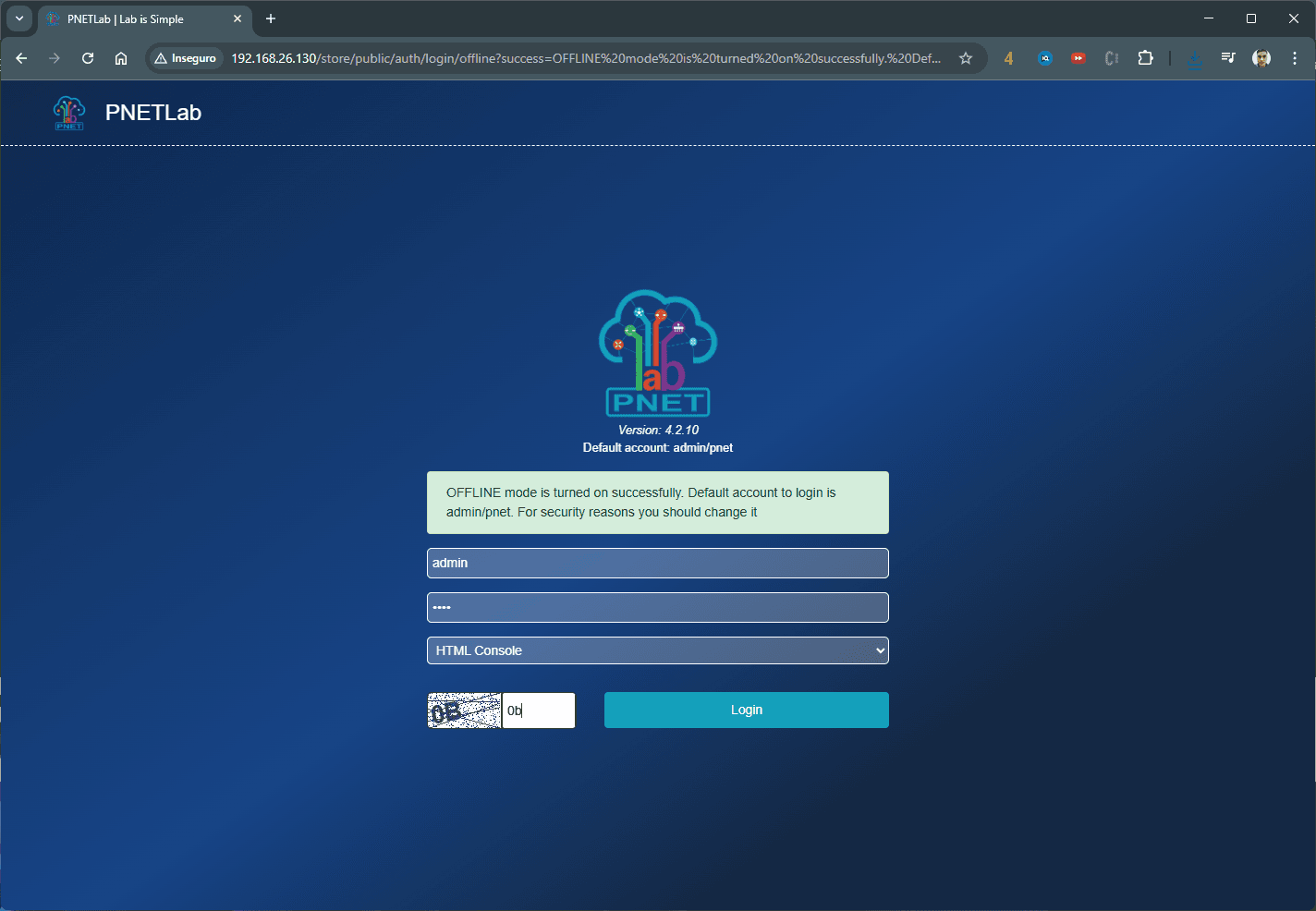

Realize login usando o usuário admin e senha pnet, para usar o default console você precisa baixar e instalar o programa disponível neste link, caso contrário, altere para HTML Console.

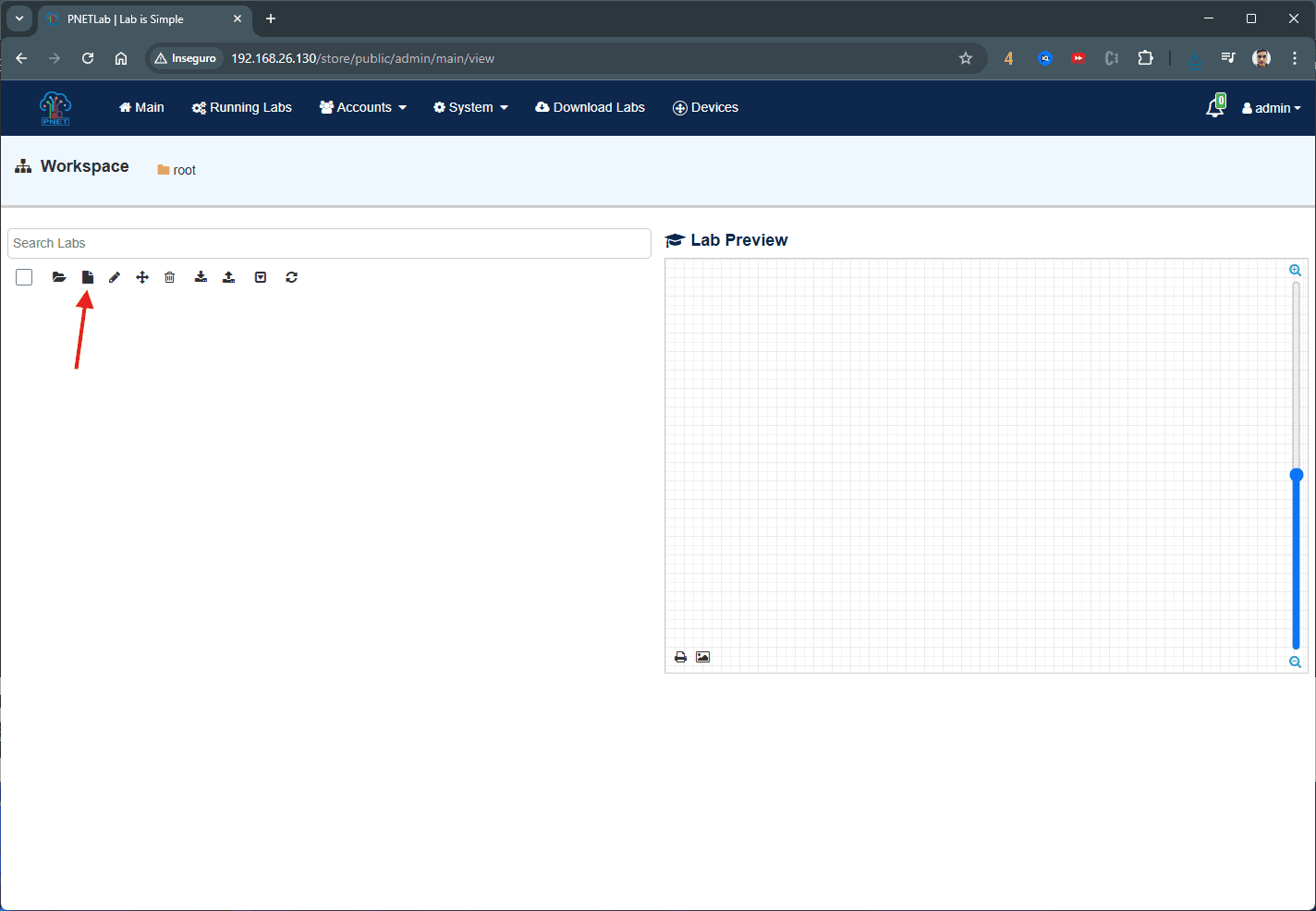

Clique no botão de add new lab

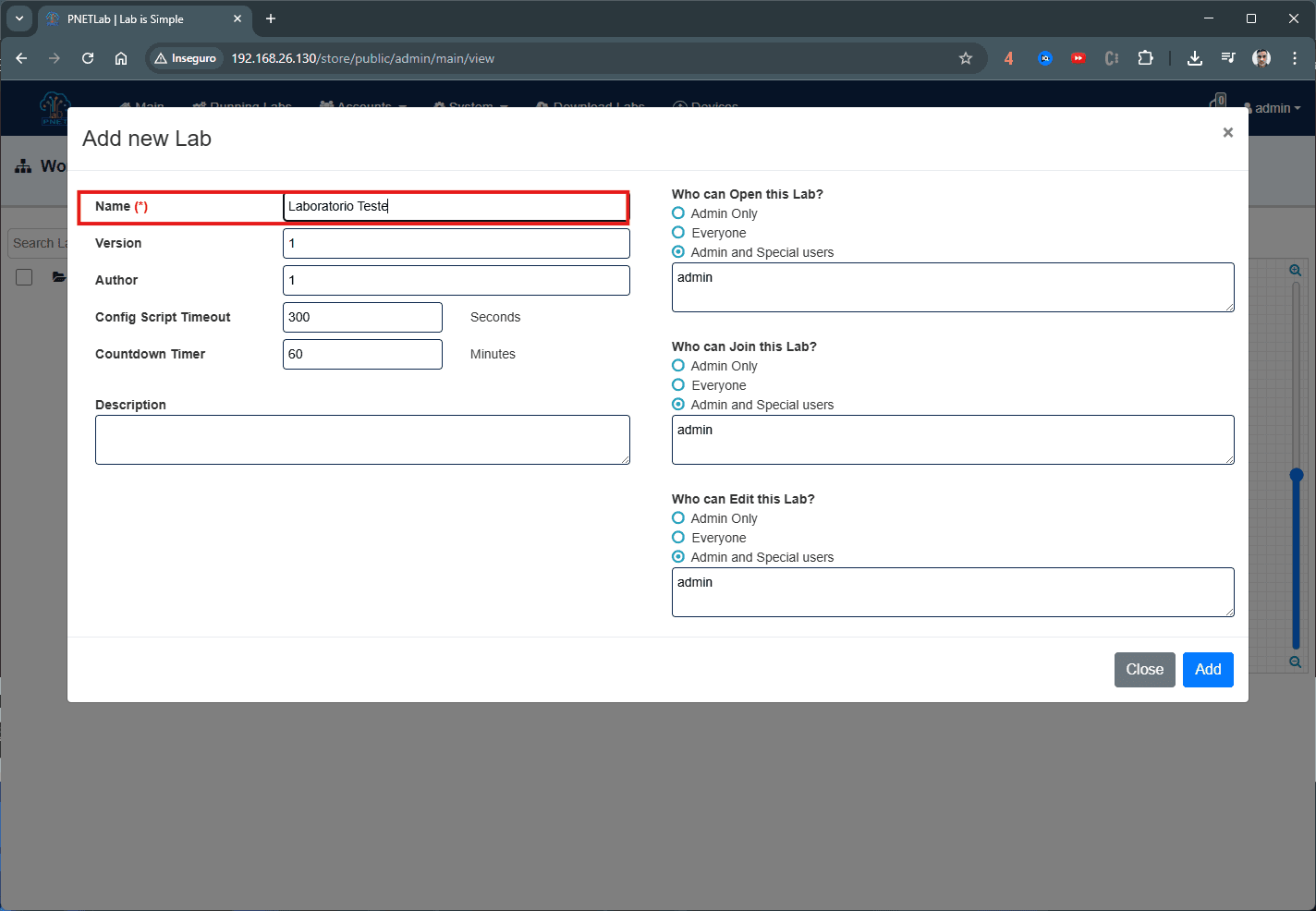

Dê um nome ao laboratório e clique no botão Add

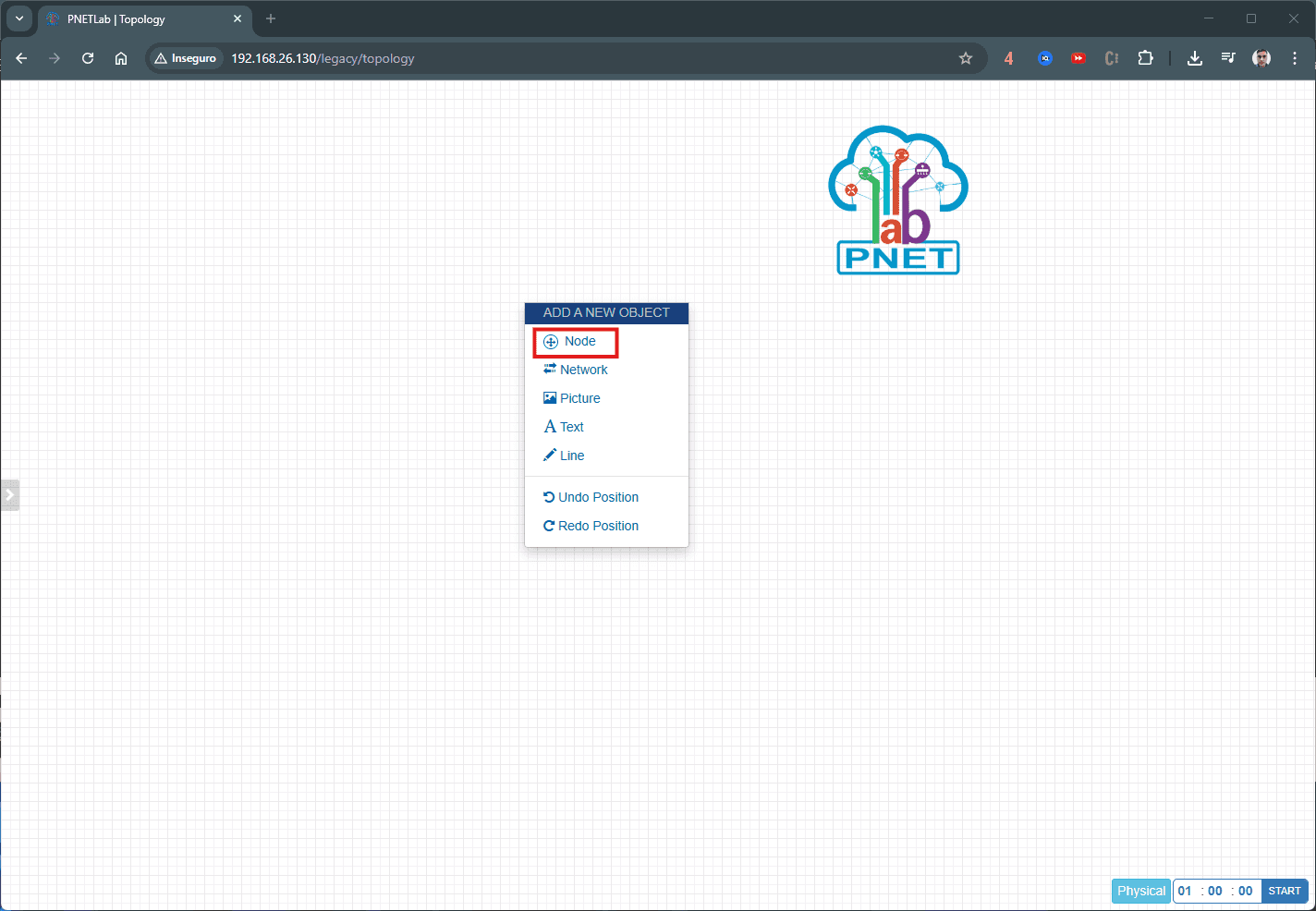

Agora, vamos colocar a imagem Mikrotik que acabamos de baixar validar que está funcionando. Clique com o botão direito em qualquer local na página do laborótio e clique em Node

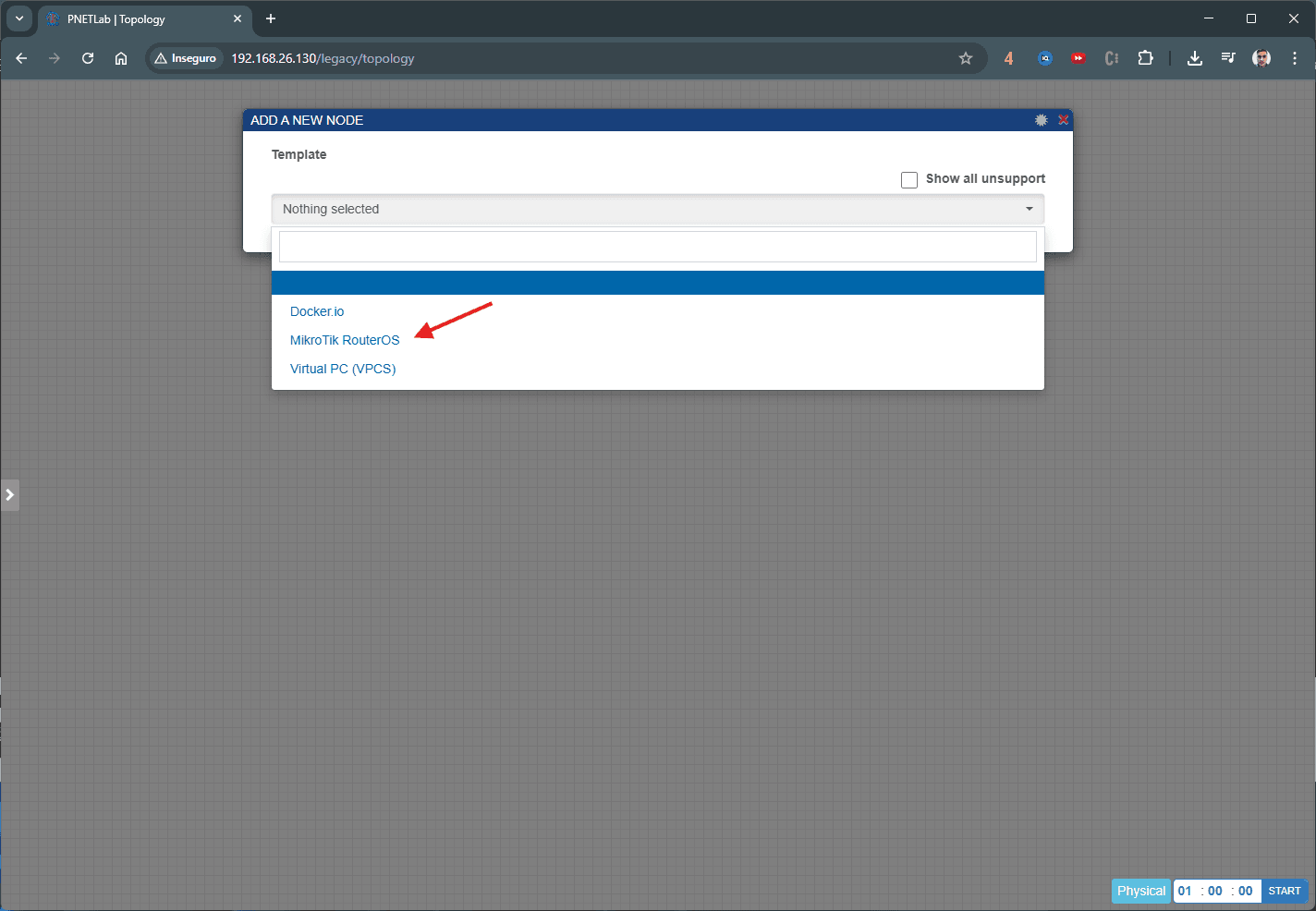

Se estiver tudo certo, vamos conseguir ver a opção de colocar um nó Mikrotik RouterOS

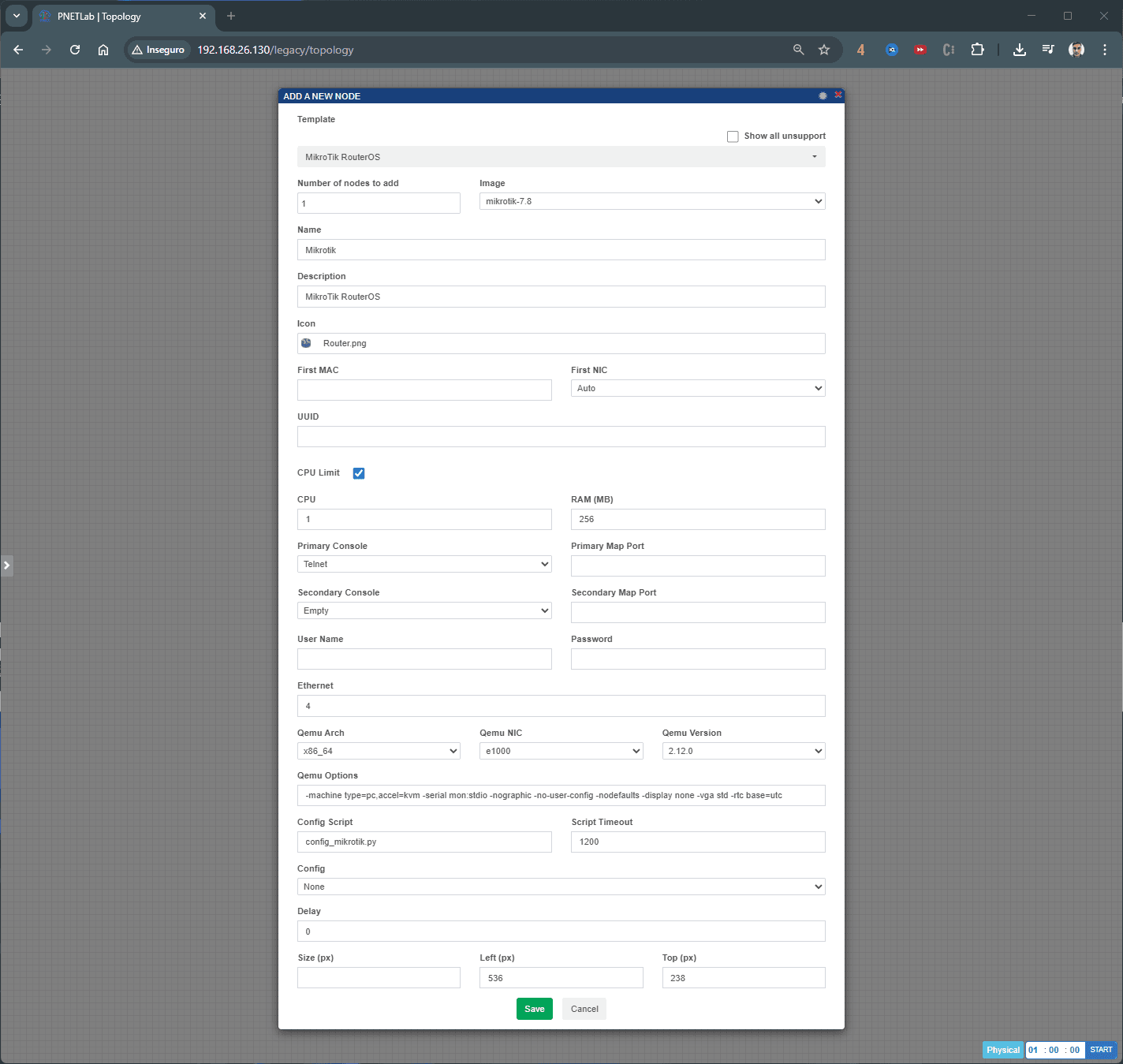

Não é necessário mexer em nada nas configurações do nó, basta clicar no botão Save na parte de baixo.

Passe o mouse por cima do nó adicionado e clique no botão start.

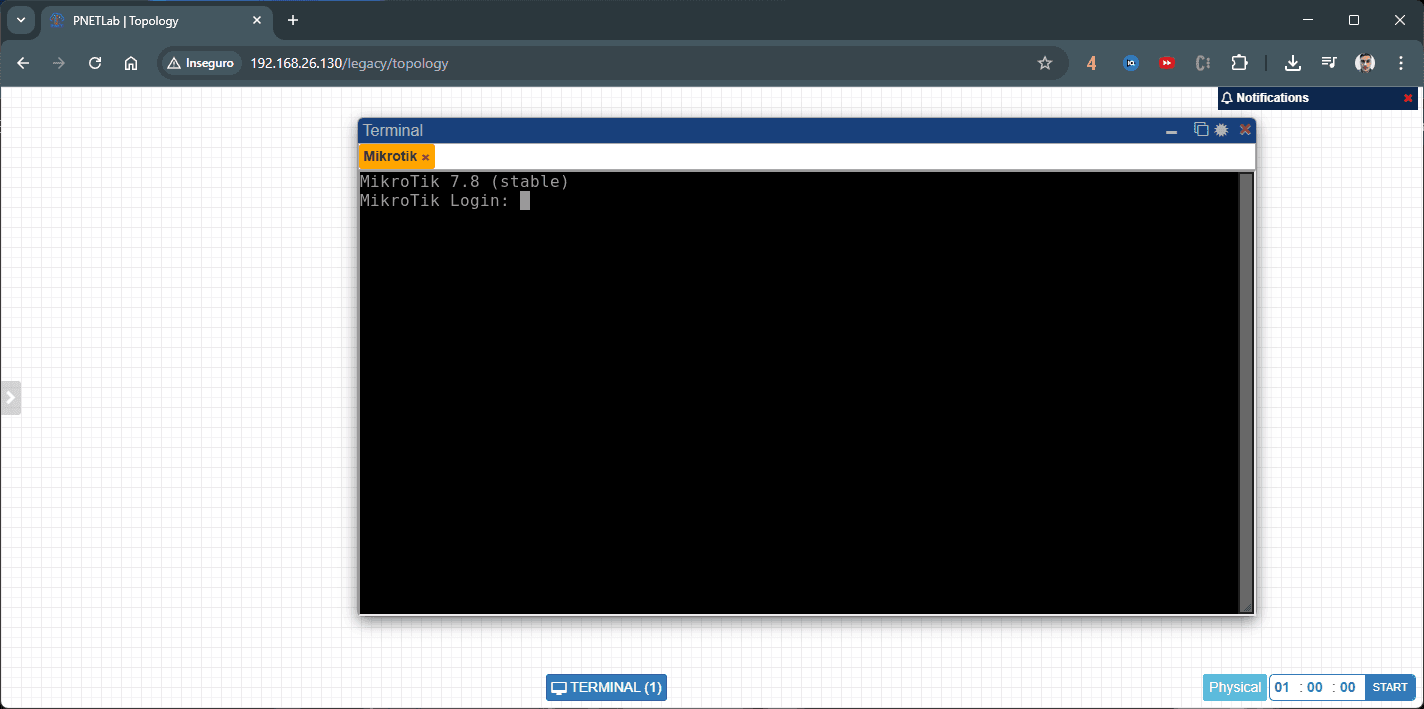

Aguarde alguns minutos e clique novamente sobre o nó que adicionamos, deverá abrir o console com a tela de login (se estiver preto, pressione enter para ligá-lo).

E com isso finalizamos o artigo e você já tem em mãos uma das melhores plataformas para estudar redes e infraesturtura!
