Monitoramento de PPPoE, DHCP e OSPF por Interface no Mikrotik usando scripts

Autores
  • avatar
    Nome
    Felipe Padilha

Introdução

Embora o Mikrotik ofereça suporte a SNMP para monitoramento, nem todos os parâmetros ou estados são facilmente exportáveis por ele, especialmente em cenários mais complexos. Muitas informações dinâmicas — como leases de DHCP por interface, sessões PPPoE e adjacências OSPF — não estão disponíveis para monitoramento via SNMP.

O Mikrotik RouterOS possui uma linguagem de script própria, que apesar de limitada em alguns aspectos, permite realizar tarefas de consulta, processamento e formatação de dados.

Ao estruturarmos a saída dos scripts em formato JSON, facilitamos a integração com ferramentas como o Zabbix, (ou qualquer sistema que consiga fazer parsing de JSON). Essa abordagem reduz o esforço de tratamento da resposta, tornando o monitoramento muito mais direto e padronizado.

Link para o tutorial em vídeo

Explicação geral do funcionamento dos scripts

Os scripts são executados diretamente no RouterOS via SSH e têm como objetivo coletar informações que não são facilmente acessíveis via SNMP. Cada script percorre os elementos desejados (interfaces, servidores PPPoE, adjacências OSPF, etc.), extrai dados relevantes e os organiza em formato JSON, facilitando o consumo por sistemas de monitoramento como o Zabbix.

A estrutura geral do funcionamento dos scripts é:

  • Coleta dos dados relevantes (ex.: servidores DHCP, sessões PPPoE, vizinhos OSPF);
  • Contagem ou leitura de atributos de cada objeto (ex.: quantidade de leases, clientes ativos, estado da adjacência);
  • Construção de um objeto JSON por item, contendo:
    • Um identificador (ex.: interface, servidor, router_id);
    • Um objeto com os valores monitoráveis (ex.: leases, clientesAtivos, mudancas_estado);
  • Montagem final em JSON válido com todos os itens dentro de uma lista em data.

Esse formato permite:

  • Utilizar Low-Level Discovery (LLD) no Zabbix para identificar dinamicamente os itens a serem monitorados;
  • Configurar Item Prototypes com JSONPath para extrair dados específicos;

O script deve ser salvo em System -> Scripts e conseguimos rodá-lo pela CLI do Mikrotik por meio do comando system script run nome_do_script.

Quantidade de Leases DHCP por Interface

:global lista [/ip dhcp-server find];
:global total [:len $lista];
:global contador 0;

:put "{ \"data\": [";

:foreach i in=$lista do={
    :local servidor [/ip dhcp-server get value-name=name $i];
    :local interface [/ip dhcp-server get value-name=interface $i];
    :local leases [:len [/ip dhcp-server lease find where server=$servidor]];

    :if ($contador < $total) do={
        :if ($contador = ($total - 1)) do={
            :put ("{ \"interface\": \"$interface\", \"servidor\": \"$servidor\", \"dados\": { \"leases\": $leases } }");
        } else={
            :put ("{ \"interface\": \"$interface\", \"servidor\": \"$servidor\", \"dados\": { \"leases\": $leases } },");
        }
    };
    :set contador ($contador + 1);
};

:put "] }\n";

Configuração do item no Zabbix

Vamos usar dois itens, um item normal, que irá executar o script e receber o retorno de todas as entradas e um item de descoberta automática dependente, que para cada entrada irá criar um item de monitoramento.

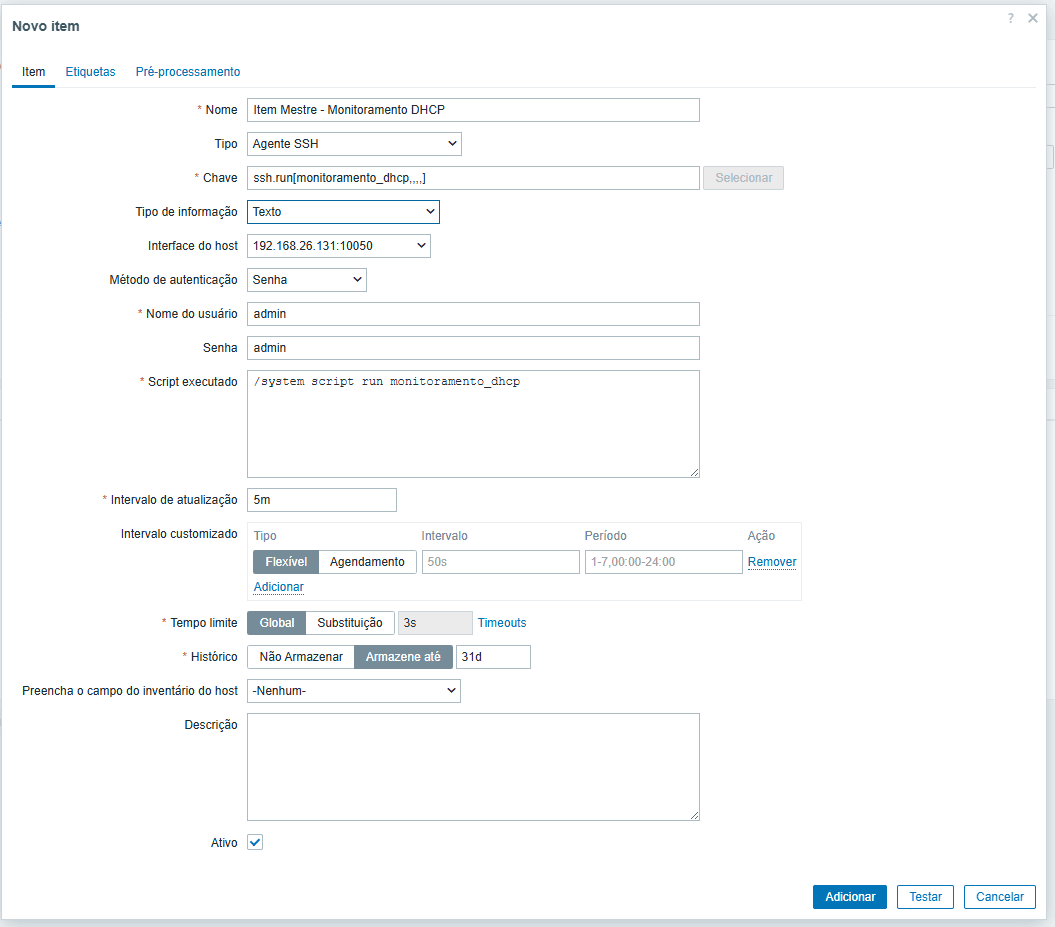

Para o item mestre, configure como a imagem abaixo: zbx4-img1
  • Nome: Item Mestre - Monitoramento DHCP
  • Tipo: Agente SSH
  • Chave: ssh.run[monitoramento_dhcp,,,,]
  • Método de autenticação: Senha
  • Nome do usuário: conforme sua estrutura
  • Senha: conforme sua estrutura
  • Script executado: /system script run monitoramento_dhcp
  • Intervalo de atualização: 5m

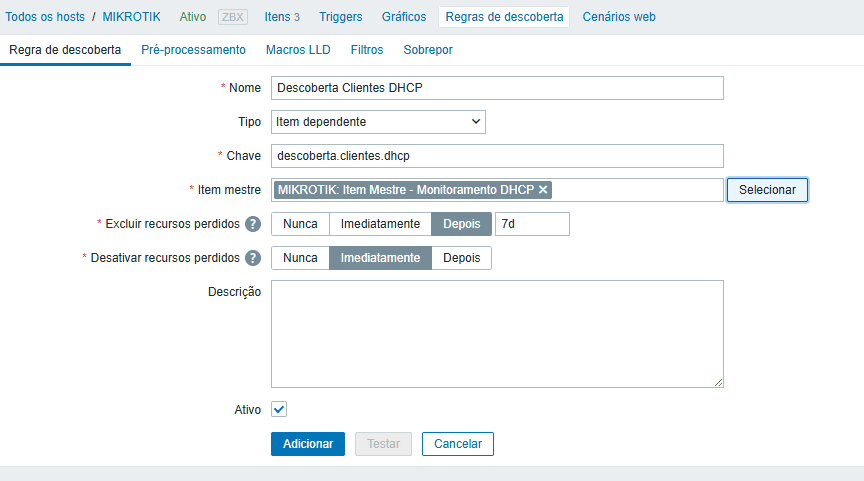

Para a descoberta automática, configure conforme a imagem abaixo: zbx4-img4
  • Nome: Descoberta Clientes DHCP
  • Tipo: Item dependente
  • Chave: descoberta.clientes.dhcp
  • Item mestre: Item Mestre - Monitoramento DHCP

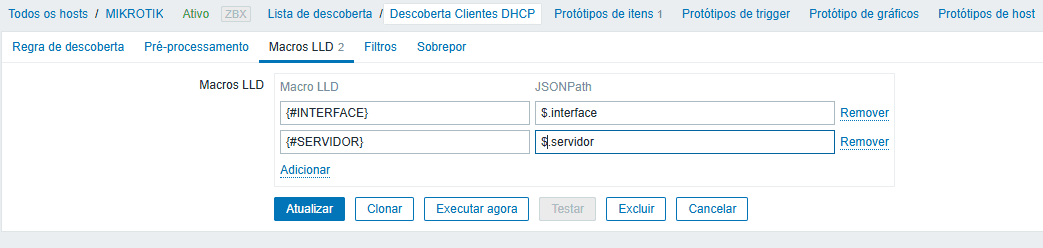

Clique em Macros e preencha com os valores de chaves identificadoras do script: zbx4-img5
  • {#INTERFACE}: $.inteface
  • {#SERVIDOR}: $.servidor

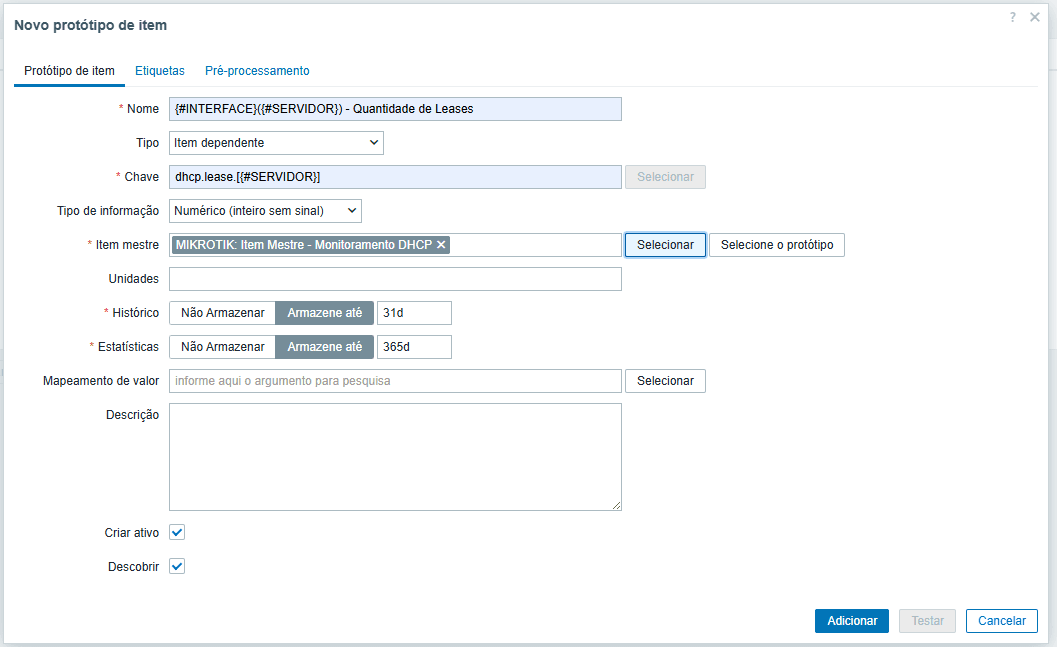

Para o item, configure conforme imagem abaixo: zbx4-img6
  • Nome: {#INTERFACE}({#SERVIDOR}) - Quantidade de Leases
  • Tipo: Item dependente
  • Chave: dhcp.lease.[{#SERVIDOR}]
  • Tipo de informação: Numérico (inteiro sem sinal)
  • Item mestre: Item Mestre - Monitoramento DHCP
Clique em pré-processamento e vamos adicionar uma regra de JsonPath conforme texto abaixo: zbx4-img7
$.data[?(@.interface == '{#INTERFACE}')].dados.leases.first()

Quantidade de sessões PPPoE por Interface

:global lista [/interface pppoe-server server find];
:global total [:len $lista];
:global contador 0;

:put "{ \"data\": [";

:foreach i in=$lista do={
    :local servidor [/interface pppoe-server server get value-name=service-name $i];
    :local clientesAtivos [:len [/interface pppoe-server find where service=$servidor]];

    :if ($contador < $total) do={
        :if ($contador = ($total - 1)) do={
            :put ("{ \"servidor\": \"$servidor\", \"dados\": { \"clientesAtivos\": $clientesAtivos } }");
        } else={
            :put ("{ \"servidor\": \"$servidor\", \"dados\": { \"clientesAtivos\": $clientesAtivos } },");
        }
    };
    :set contador ($contador + 1);
};

:put "] }\n";

Configuração do item no Zabbix

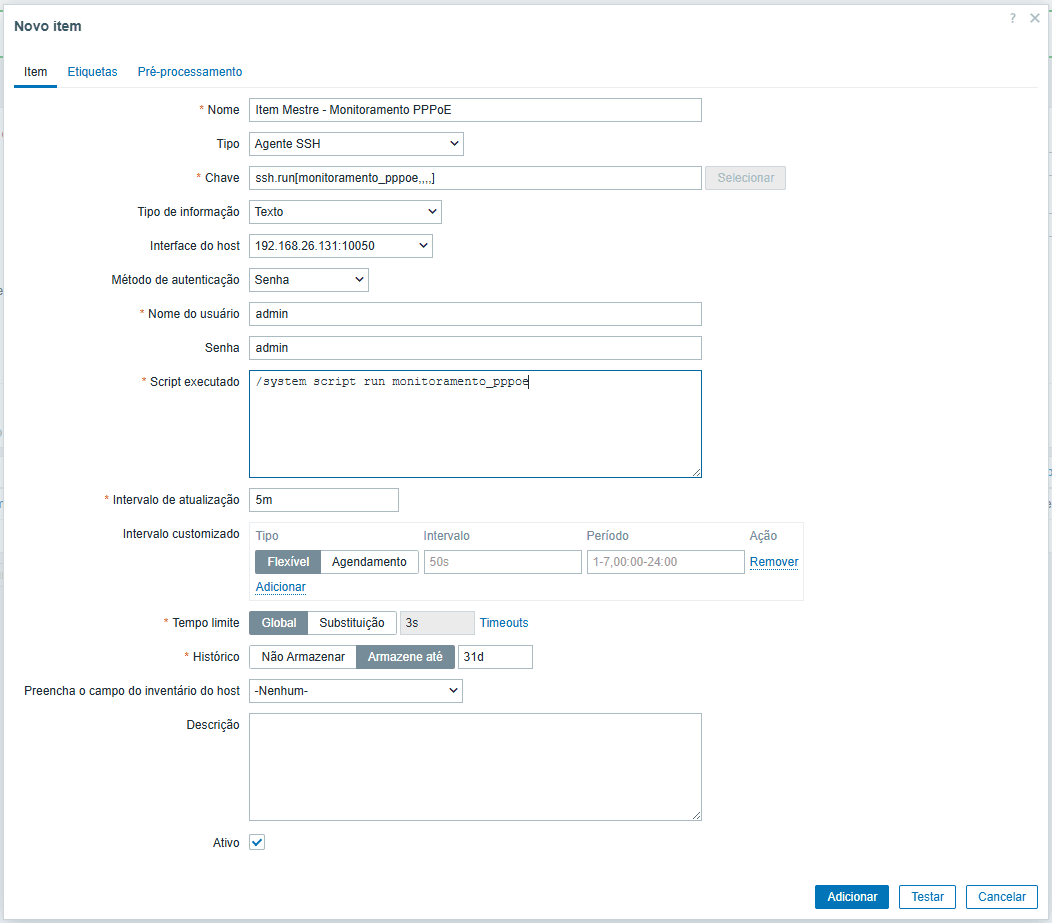

Para o item mestre, configure como a imagem abaixo: zbx4-img2
  • Nome: Item Mestre - Monitoramento PPPoE
  • Tipo: Agente SSH
  • Chave: ssh.run[monitoramento_pppoe,,,,]
  • Método de autenticação: Senha
  • Nome do usuário: conforme sua estrutura
  • Senha: conforme sua estrutura
  • Script executado: /system script run monitoramento_pppoe
  • Intervalo de atualização: 5m

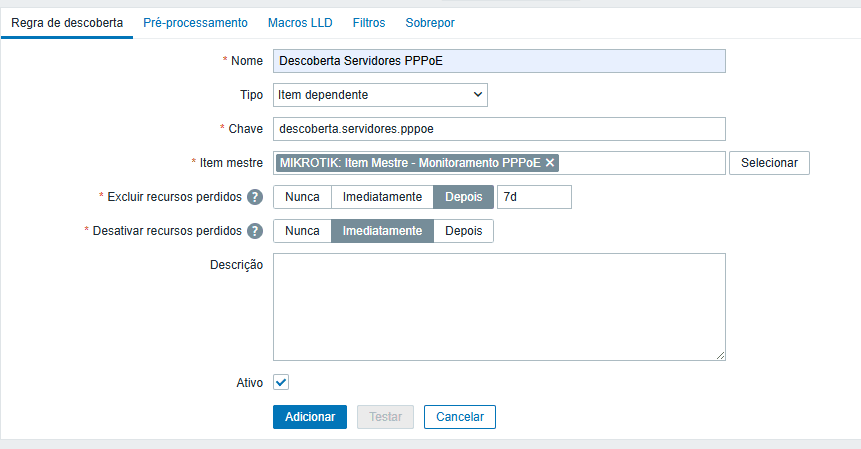

Para a descoberta automática, configure conforme a imagem abaixo: zbx4-img8
  • Nome: Descoberta Servidores PPPoE
  • Tipo: Item dependente
  • Chave: descoberta.servidores.pppoe
  • Item mestre: Item Mestre - Monitoramento PPPoE

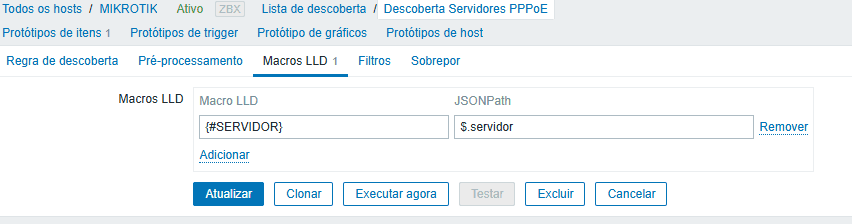

Clique em Macros e preencha com os valores de chaves identificadoras do script: zbx4-img9
  • {#SERVIDOR}: $.servidor

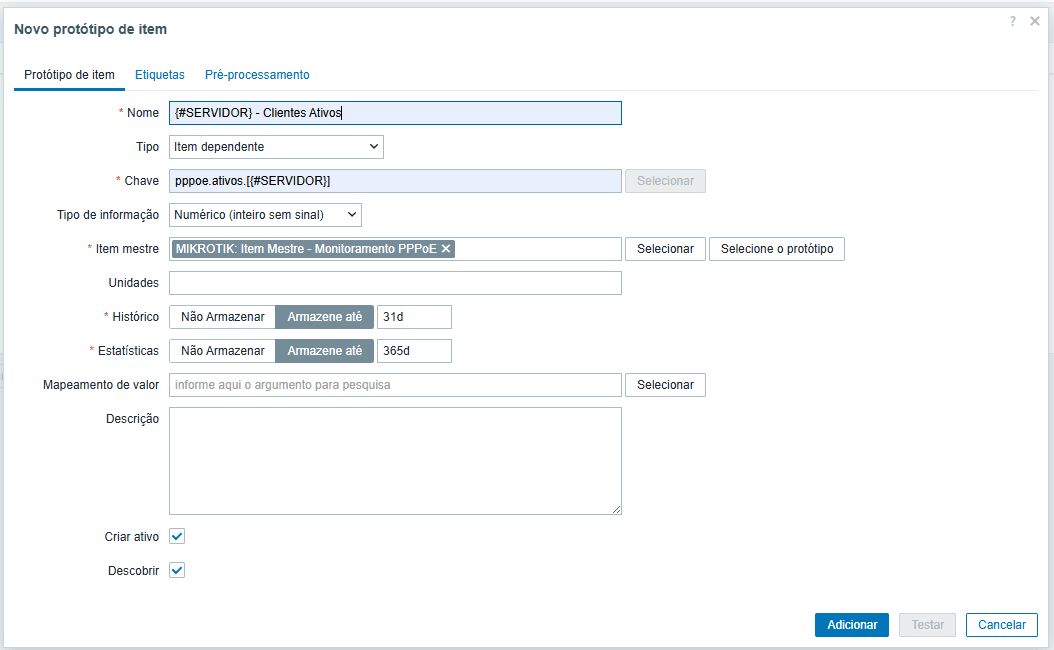

Para o item, configure conforme imagem abaixo: zbx4-img10
  • Nome: {#SERVIDOR} - Clientes Ativos
  • Tipo: Item dependente
  • Chave: pppoe.ativos.[{#SERVIDOR}]
  • Tipo de informação: Numérico (inteiro sem sinal)
  • Item mestre: Item Mestre - Monitoramento PPPoE

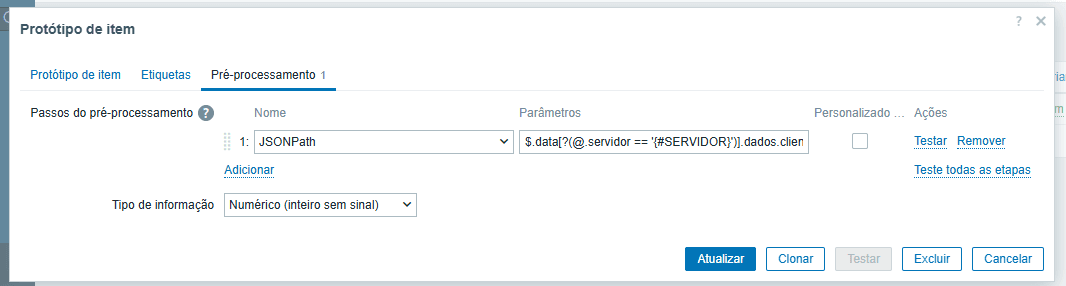

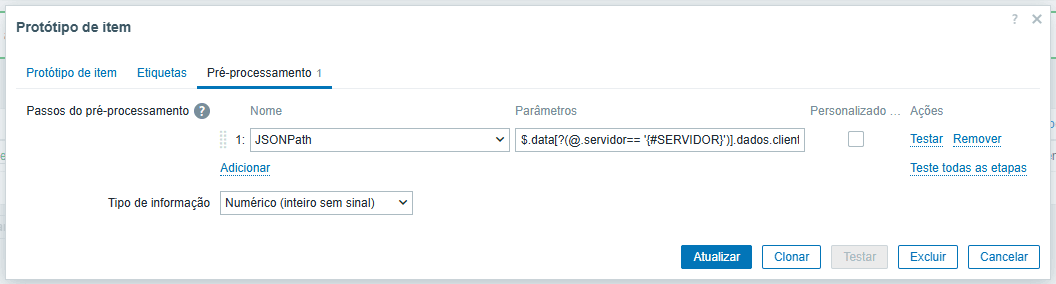

Clique em pré-processamento e vamos adicionar uma regra de JsonPath conforme texto abaixo: zbx4-img11
$.data[?(@.servidor== '{#SERVIDOR}')].dados.clientesAtivos.first()

Estado do vizinho OSPF

:global lista [/routing ospf neighbor find];
:global total [:len $lista];
:global contador 0;

:put "{ \"data\": [";

:foreach i in=$lista do={
    :local routerId [/routing ospf neighbor get value-name=router-id $i];
    :local address [/routing ospf neighbor get value-name=address $i];
    :local status [/routing ospf neighbor get value-name=state $i];
    :local uptime [/routing ospf neighbor get value-name=adjacency $i];
    :local quantidadeMudancas [/routing ospf neighbor get value-name=state-changes $i];

    :if ($contador < $total) do={
        :if ($contador = ($total - 1)) do={
            :put ("{ \"router_id\": \"$routerId\", \"address\": \"$address\", \"dados\": { \"status\": \"$status\", \"uptime\": \"$uptime\", \"mudancas_estado\": $quantidadeMudancas } }");
        } else={
            :put ("{ \"router_id\": \"$routerId\", \"address\": \"$address\", \"dados\": { \"status\": \"$status\", \"uptime\": \"$uptime\", \"mudancas_estado\": $quantidadeMudancas } },");
        }
    };
    :set contador ($contador + 1);
};

:put "] }\n";

Configuração do item no Zabbix

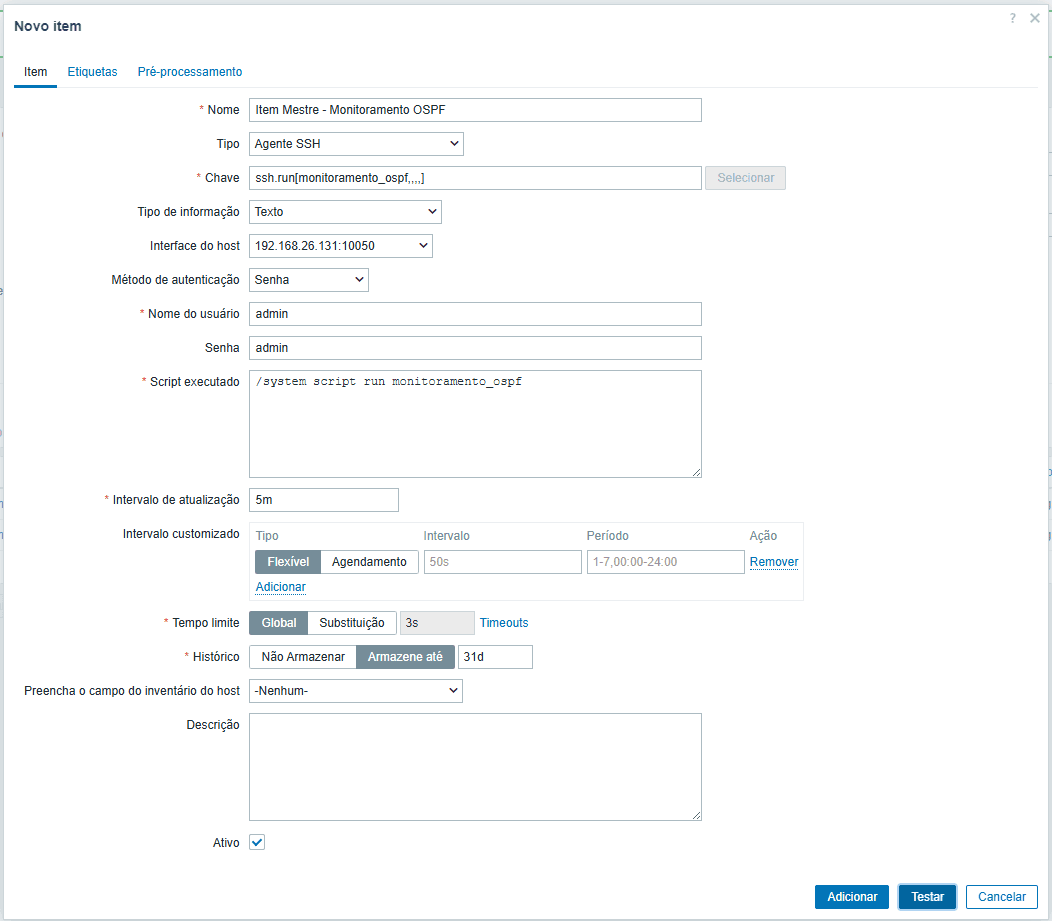

Para o item mestre, configure como a imagem abaixo: zbx4-img3
  • Nome: Item Mestre - Monitoramento OSPF
  • Tipo: Agente SSH
  • Chave: ssh.run[monitoramento_ospf,,,,]
  • Método de autenticação: Senha
  • Nome do usuário: conforme sua estrutura
  • Senha: conforme sua estrutura
  • Script executado: /system script run monitoramento_ospf
  • Intervalo de atualização: 5m

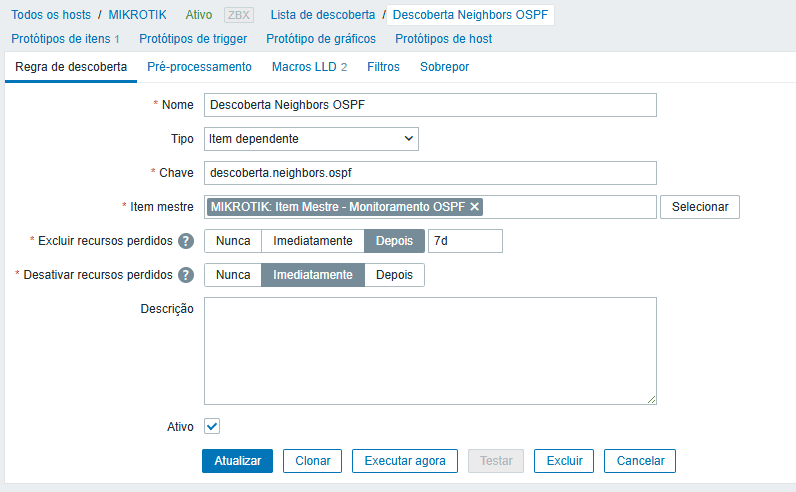

Para a descoberta automática, configure conforme a imagem abaixo: zbx4-img12
  • Nome: Descoberta Neighbors OSPF
  • Tipo: Item dependente
  • Chave: descoberta.neighbors.ospf
  • Item mestre: Item Mestre - Monitoramento OSPF

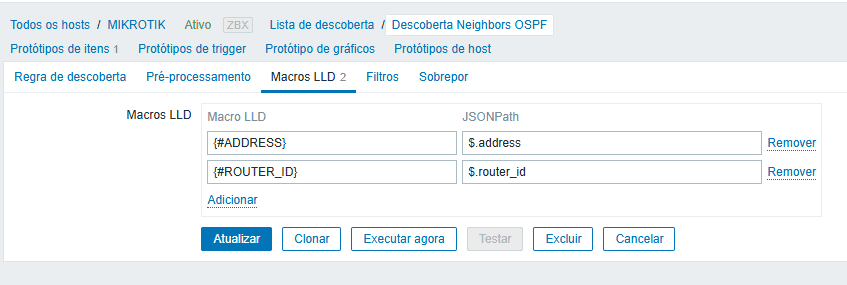

Clique em Macros e preencha com os valores de chaves identificadoras do script: zbx4-img13
  • {#ADDRESS}: $.address
  • {#ROUTER_ID}: $.router_id
Para o item, configure conforme imagem abaixo: zbx4-img14
  • Nome: {#ROUTER_ID}({#ADDRESS}) - Estado da Sessão
  • Tipo: Item dependente
  • Chave: ospf.state.[{#ROUTER_ID}.{#ADDRESS}]
  • Tipo de informação: Numérico (inteiro sem sinal)
  • Item mestre: Item Mestre - Monitoramento OSPF

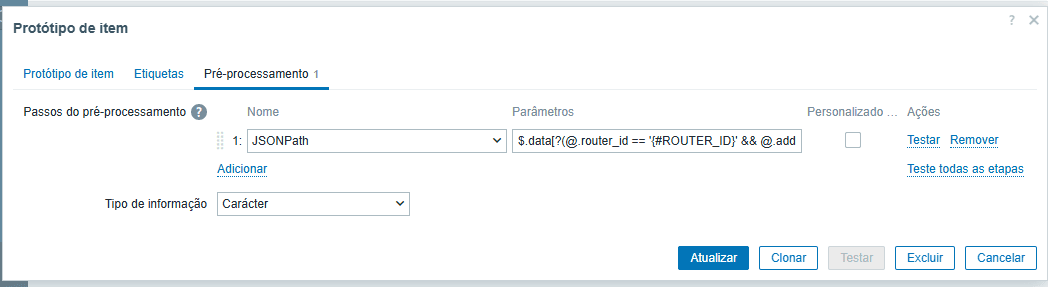

Clique em pré-processamento e vamos adicionar uma regra de JsonPath conforme texto abaixo: zbx4-img16
$.data[?(@.router_id == '{#ROUTER_ID}' && @.address == '{#ADDRESS}')].dados.status.first()
